①：高溫靜置High TemperatureStanding |
|
②：熱壓化成柜thermal pressure Formation |
|
③：OCV檢測機 OCV Testing |
|
④：拆盤機 |
|
⑤：Degass |
|
⑥：裝盤機 Trayfiller |
|
⑦：邊電壓測試 Side voltage test |
|
⑧：二封 Re-sealing Machine |
|
⑨：常溫靜置Normal TemperatureStanding |
|
⑩：分容柜 Capacity Grading |
|
?：DCIR檢測 DCIR Testing |
|
?：分選 Sorting |

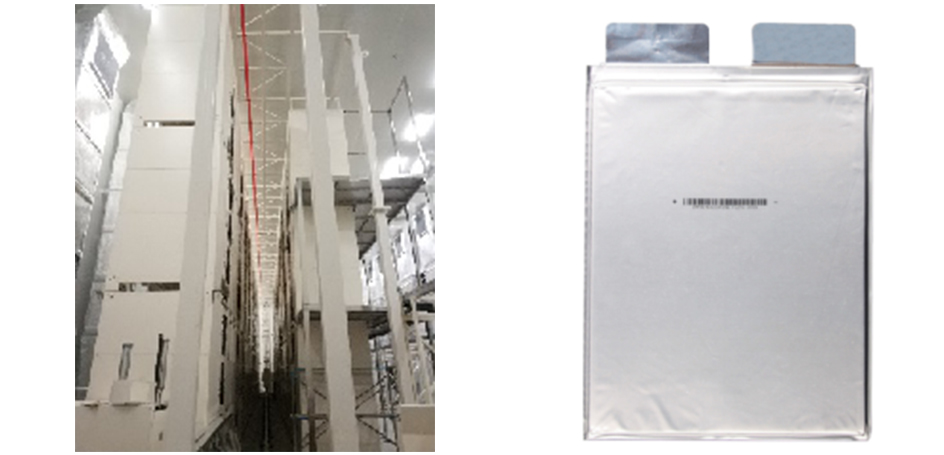

軟包電池充放電設備
|
電池類型 |
軟包電池 |
|
電 流 |
20A、60A、100A、150A、200A |
|
電路類型 |
能量回饋型 |
軟包電池充設備特點
|
溫度均勻性 |
±1.5℃ |
|
安全檢測 |
六線制采集 |
|
電壓精度 |
1mv |
|
電流精度 |
0.05%FS |
|
電源模塊化設計 |
|
|
恒壓放電功能 |
|
|
通道并聯功能 |
|
軟包熱壓化成設備
分選設備
電源規格及主要參數
|
系統規格 |
5V3A |
5V5A |
5V10A |
5V12A |
5V20A |
5V40A |
5V60A |
5V120A |
5V200A |
5V1000A |
|
通道數量 |
128 |
64 |
24 |
16 |
12 |
8 |
8 |
4 |
2 |
1 |
|
電壓精度 |
±1mV (OCV:±1mV) |
|||||||||
|
電流精度 |
±0.05% FS |
|||||||||
|
通道特點 |
放電能量回饋電網，相比常規設備節能≥70%；恒流源與恒壓源采用單環結構： 電流、電壓誤差自動校準技術；固件遠程自動在線升級；標準模塊化設計，滿足批量生產； |
|||||||||
|
模塊端放電輸入電壓范圍 |
1800mV-5000mV |
|||||||||
|
充電模式 |
恒流充電、恒壓充電、恒流恒壓充電 |
|||||||||
|
單體模塊(端口)放電效率 |
≥80% |
|||||||||
|
充電截止條件 |
電壓、電流、時間、容量、溫度 |
|||||||||
|
放電模式 |
恒流放電、恒壓放電 |
|||||||||
|
放電截止條件 |
電壓、電流、時間、容量 |
|||||||||
|
安全監測功能 |
六線制采集 |
|||||||||
|
可選功能 |
通道并聯功能、直流內阻測試功能 |
|||||||||
